TokenPocket官网的多链支持与跨链技术 一文教你如何通过博达透传网关实现S7-200 串口PLC的程序上下载和监控

准备工作

一台可联网操作的电脑

一台带网口的远程透传网关及博达远程透传配置工具（网关以V900单网口为例）

一根网线，用于实现网络连接

一台西门子S7-200 串口PLC及其编程软件

一个9针串口头及连接线，用于连接PLC

一张4G卡或WIFI天线实现通讯(使用4G联网则插入4G SIM卡，WIFI联网则将WIFI天线插入USB口

第一步

联网方式配置步骤

1.将网关通电，用网线将网关和电脑进行连接

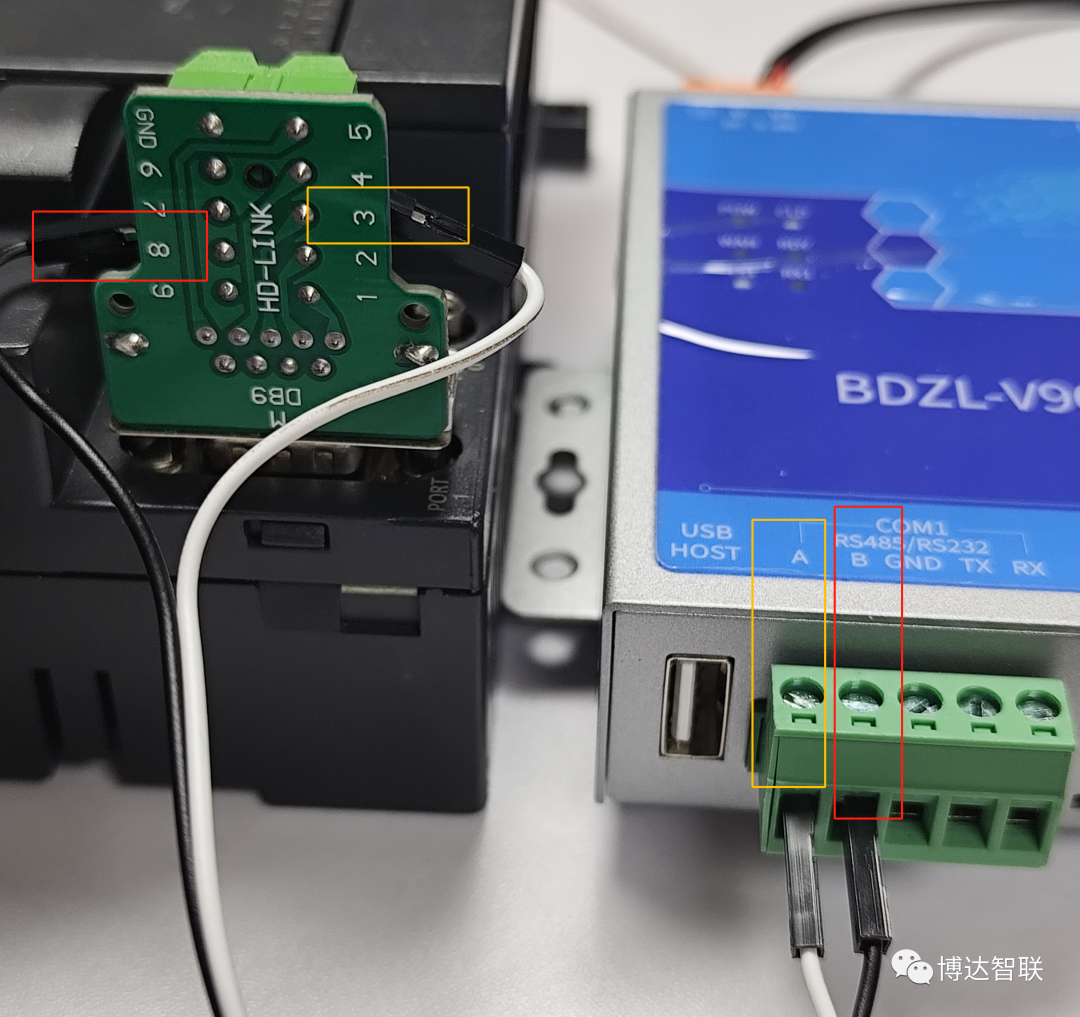

2.将9针串口头插入PLC，用连接线通过485口连接至网关

注：8接网关COM口的B，3接网关COM口的A

3.打开控制面板选择与网关相连接的以太网口，tp官网下载在弹框的属性中选择Internet协议版本4(TCP/IPY4)， tp钱包下载app官网正版再进入属性里按照图中IP输入静态IP进行配置

注：初次配置静态IP时才可按图中输入

控制面板-配置静态IP

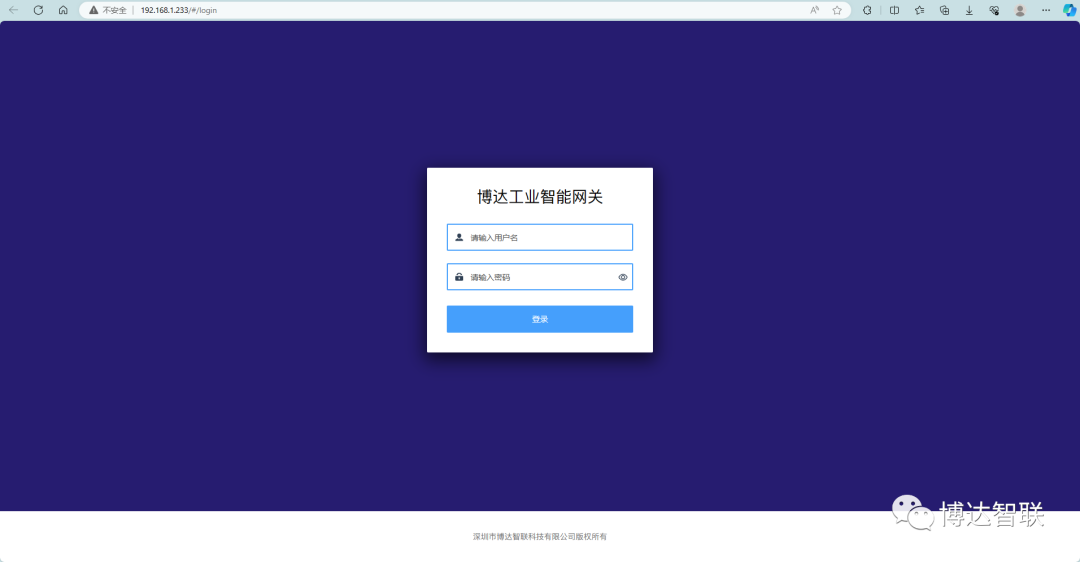

3.在浏览器输入网关配置工具的网址后进行登录

博达工业智能网关工具

4.网关有三种网络配置方式(注：根据联网方式选择对应的配置)

4G联网：出厂默认设置，只需按照下方示意图插入即可

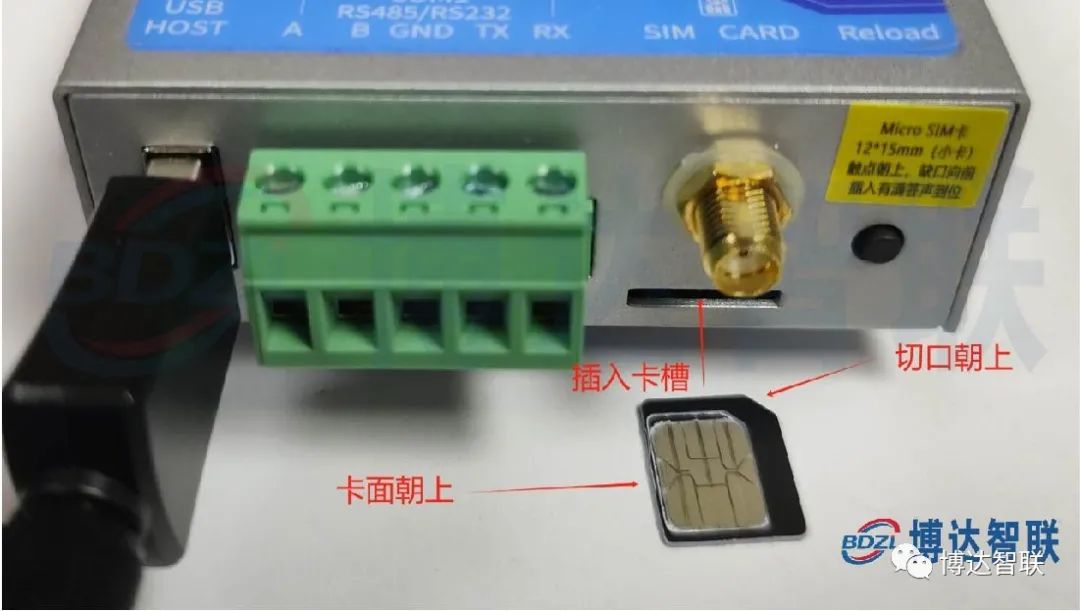

V900-SIM卡槽插卡示意图

有线联网：

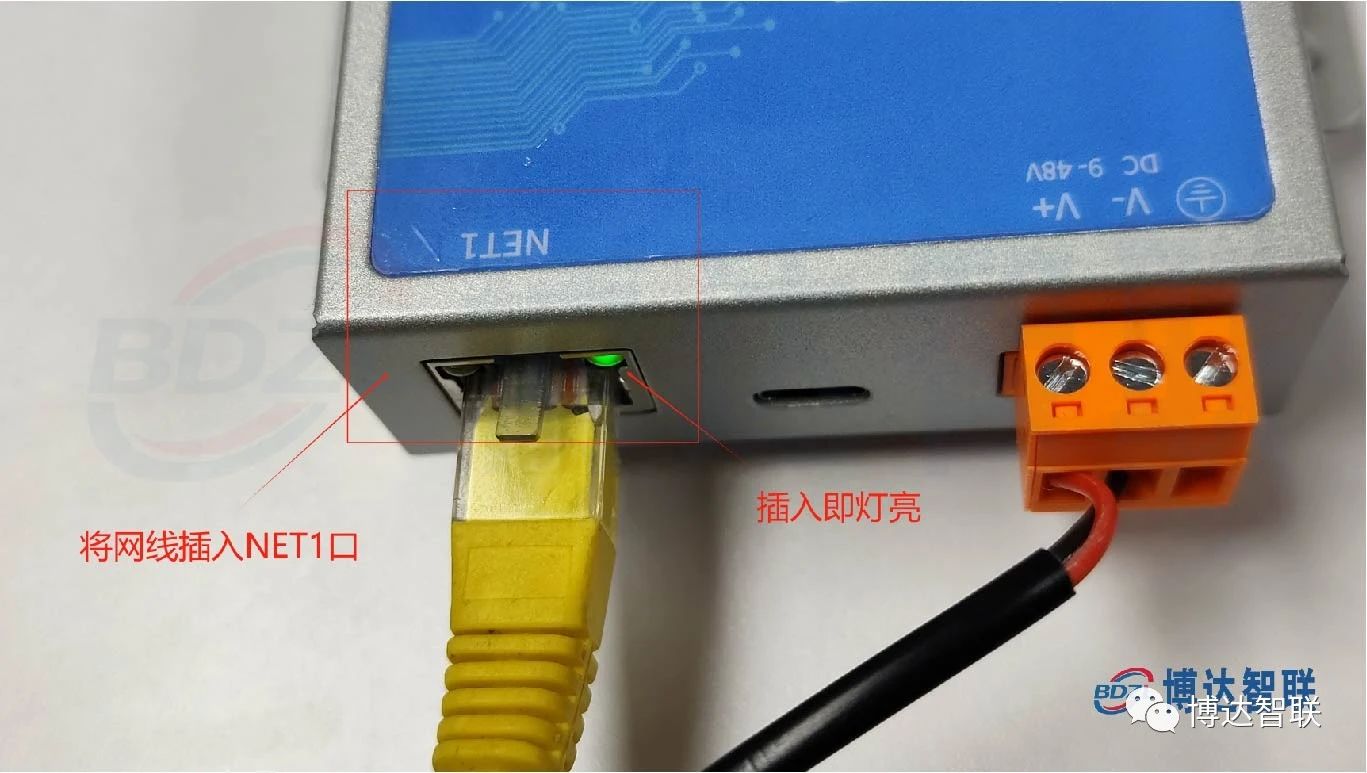

1.将网线连接网关和电脑

2.网络配置中选择WAN/LAN，网口类型选择WAN，再自动获取IP3. 在联网方式中选择有线联网后，提交配置并重启网关即可

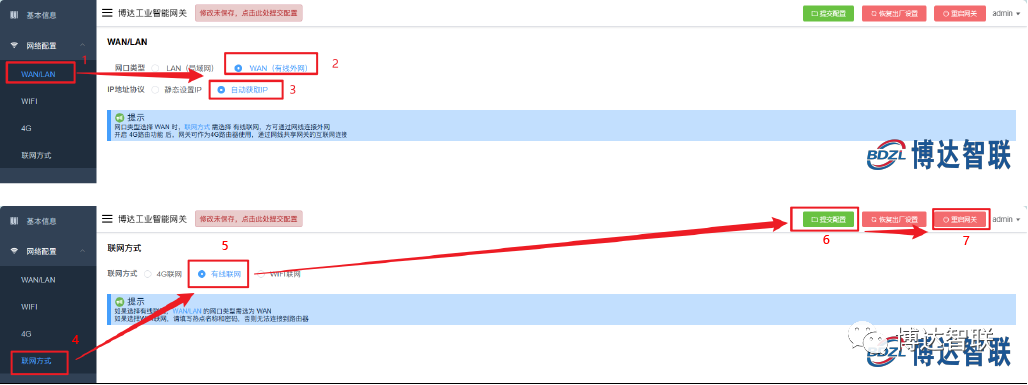

博达工业智能网关工具-WAN/LAN网络配置

WIFI联网：

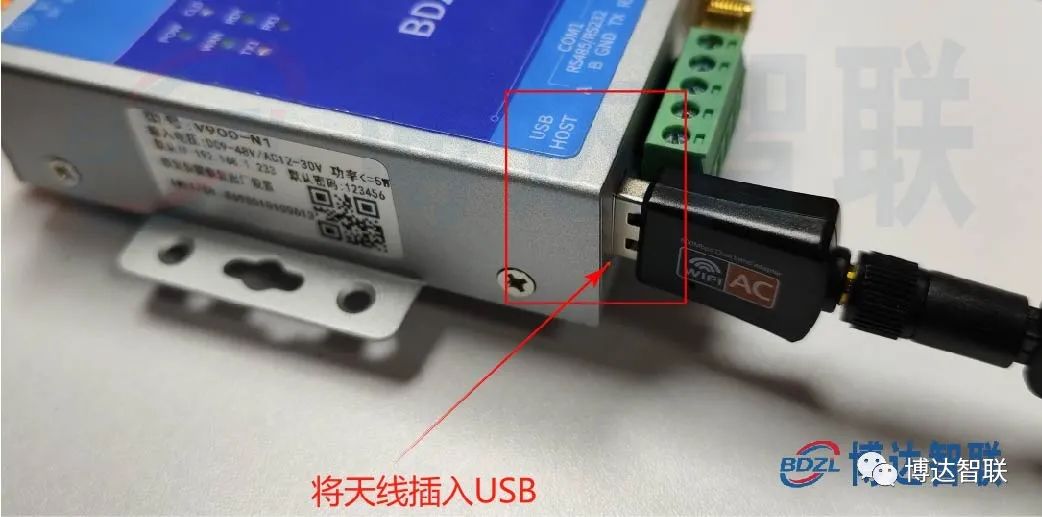

1. 将WIFI 天线插入网关的USB口进行连接

2.直接搜寻附近热点选择连接后输入密码

3. 在联网方式中选择WIFI联网后，提交配置并重启网关即可

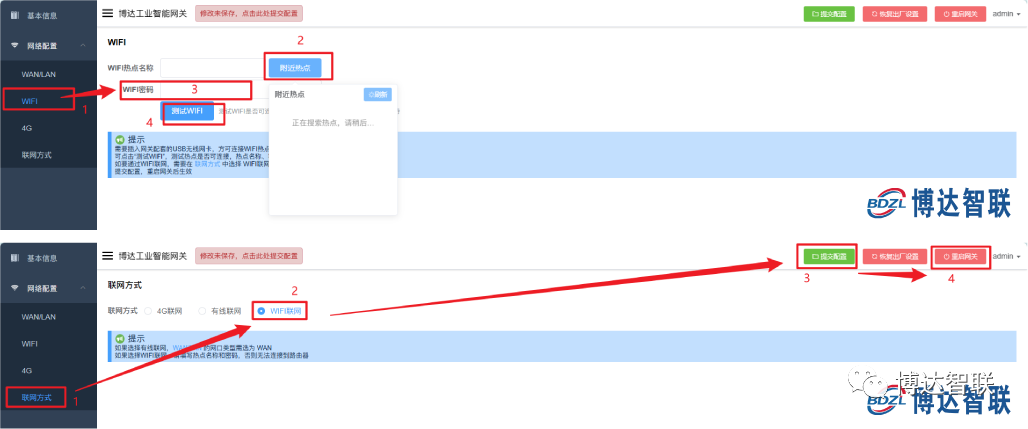

博达工业智能网关工具-WIFI网络配置

第二步

远程透传配置工具步骤

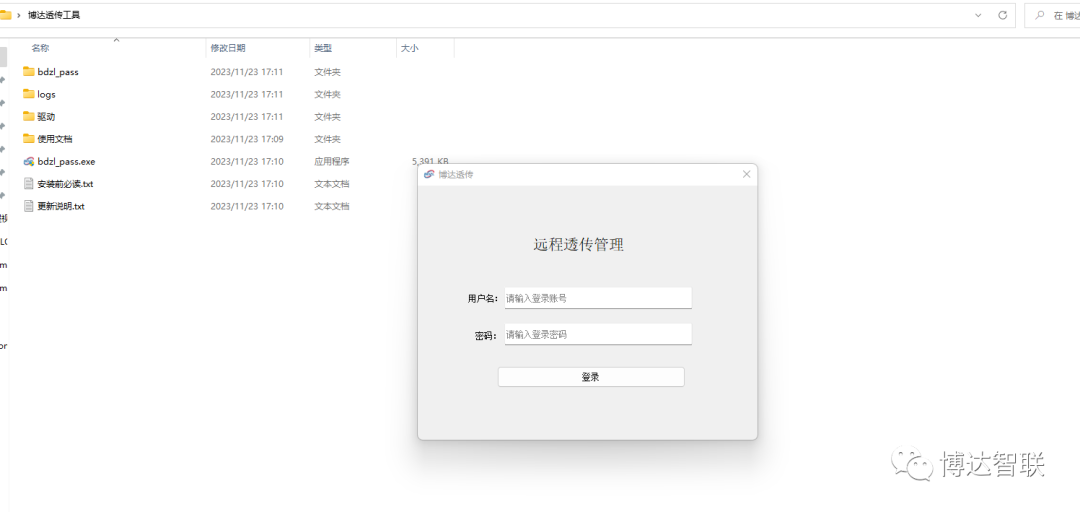

下载博达智联提供的安装包打开博达远程透传工具进行登录

2.选择该网关，在协议处选择串口透传

3.串口配置选择PLC所连接在网关的串口，点击连接

注：随机分配的PC端虚拟串口用于PLC编程软件中

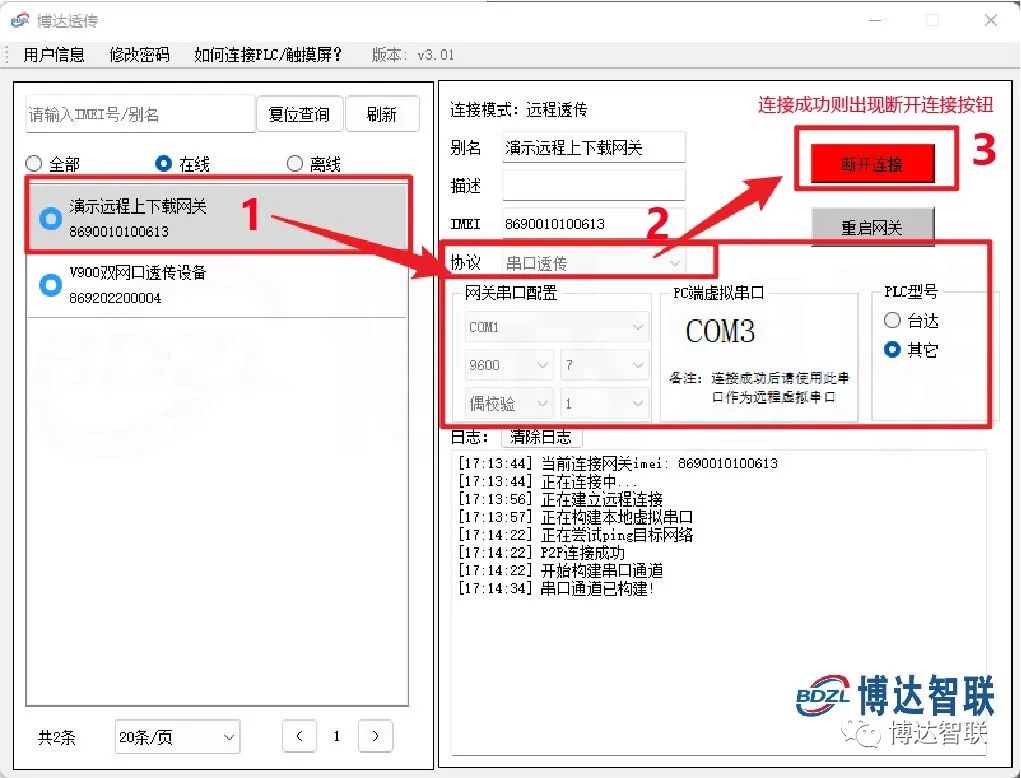

远程透传配置工具

第三步

PLC编程软件远程上下载/监控

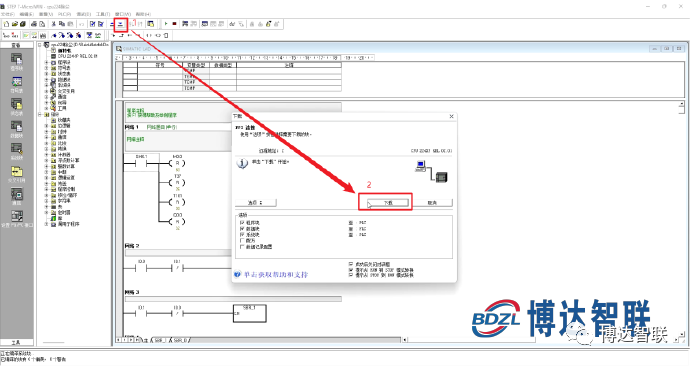

1. 在PLC编程软件中建立通信后，选择下载，远程下载程序至PLC

PLC编程软件-写入程序实现上传

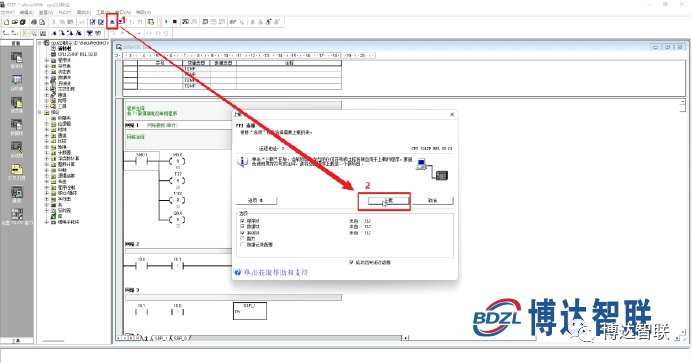

2. 再点击上传，远程将PLC程序上传至电脑

PLC编程软件-下载程序至电脑

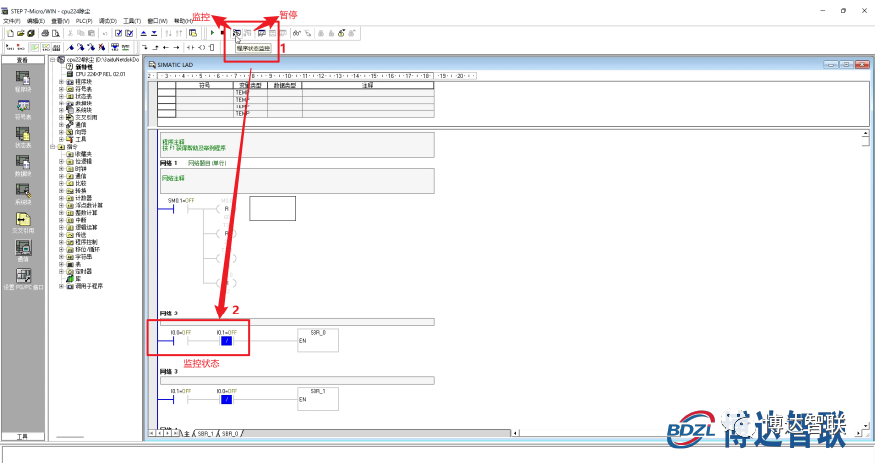

3. 点击调试，即可实现远程实时监控PLC的运行状态

PLC编程软件-远程监控程序
