一台可联网操作的电脑

一台单网口的远程透传网关及博达远程透传配置工具

网线一条，用于实现网络连接和连接PLC

一台合信 PLC及其编程软件

一张4G卡或WIFI天线实现通讯(使用4G联网则插入4G SIM卡，WIFI联网则将WIFI天线插入USB口）

第一步 配置静态IP

1.将网关通电，用网线将网关和电脑进行连接

2.打开控制面板选择与网关相连接的以太网口，在弹框的属性中选择Internet协议版本4(TCP/IPV4)，再进入属性里按照图中的IP地址输入静态IP进行配置

注：初次配置静态IP时才可按图中输入

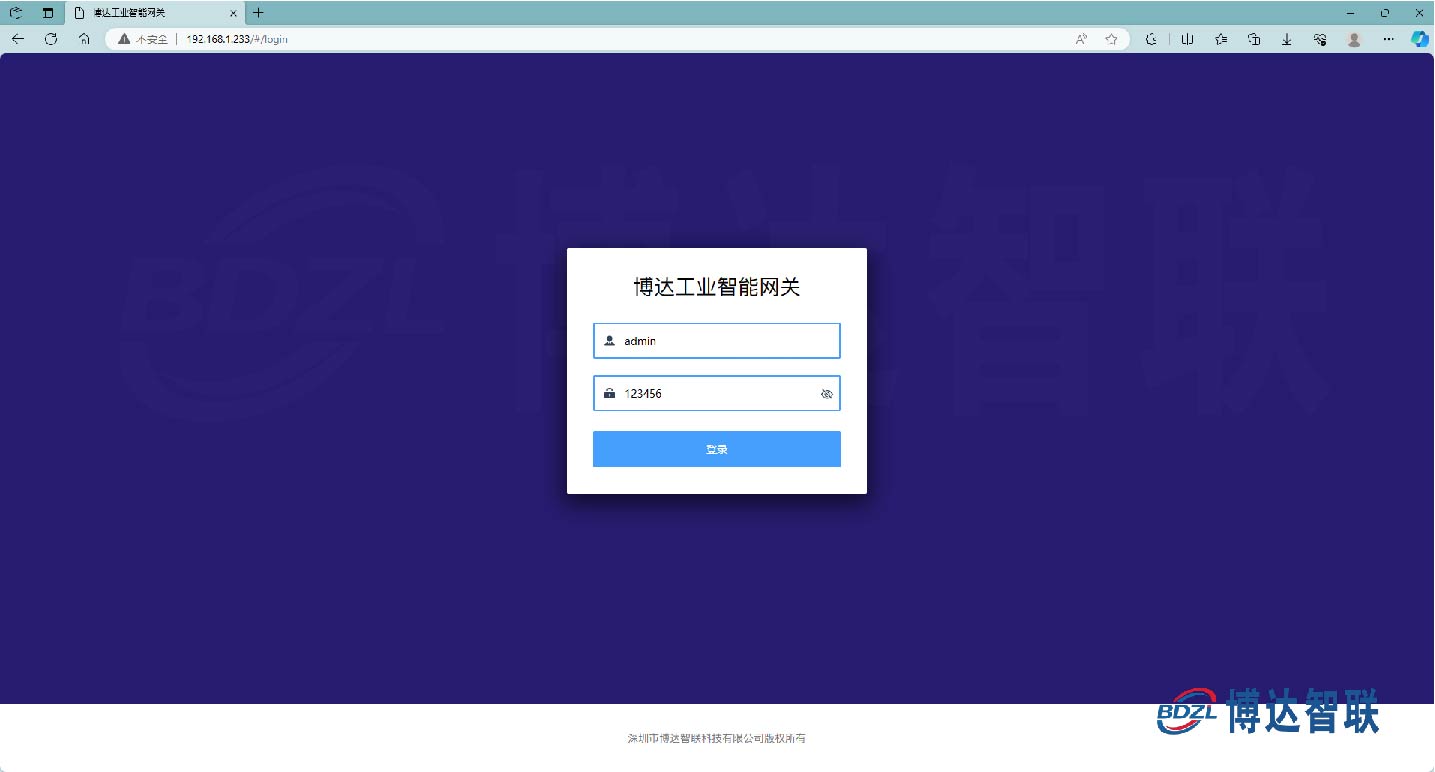

3.在浏览器输入 后进行登录

第二步 配置联网方式

注：根据所需的联网方式去选择对应的配置，切换联网方式后需重新配置

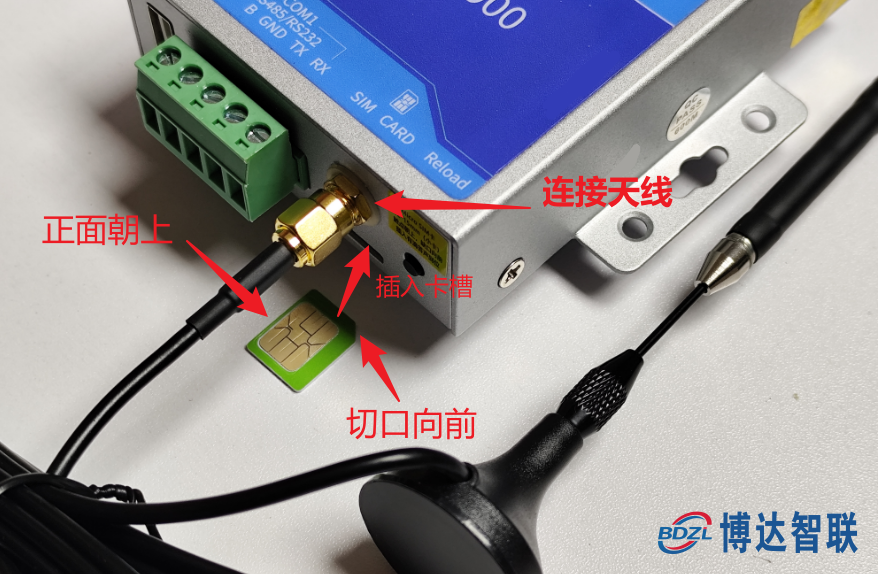

需先按照下方示意图正确插入4G物联网卡以及4G天线

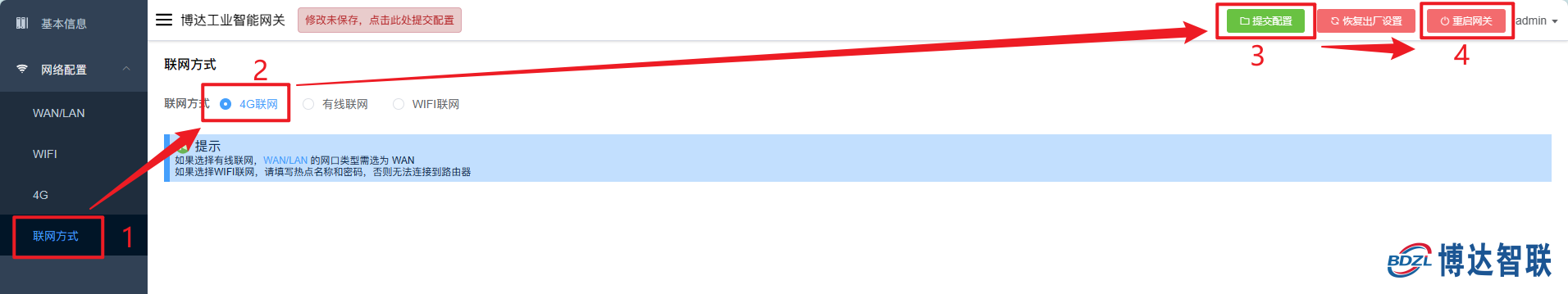

选择4G联网，tpwallet官网须在联网方式中选择4G联网， |tp官方下载提交配置后重启网关；出厂默认设置为4G联网，无需进行任何配置

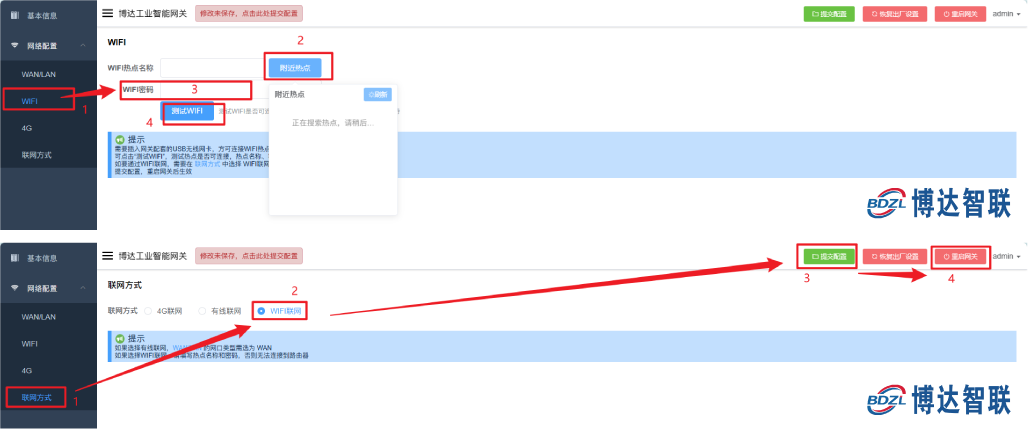

WIFI联网：

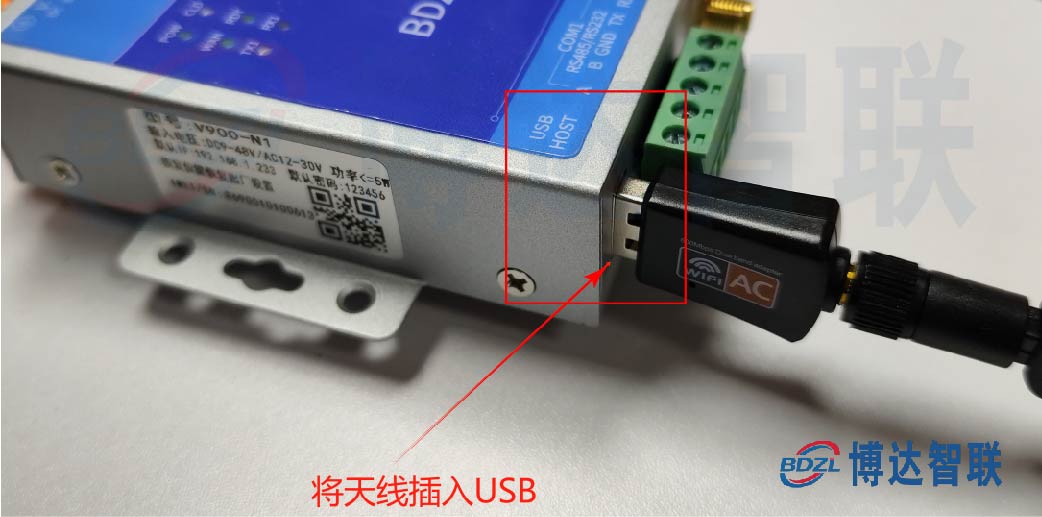

将WIFI 天线插入网关的USB口进行连接

直接搜寻附近热点选择连接后输入密码；

点击测试WIFI，测试是否可以连接成功；

在联网方式中选择WIFI联网，提交配置后重启网关即可

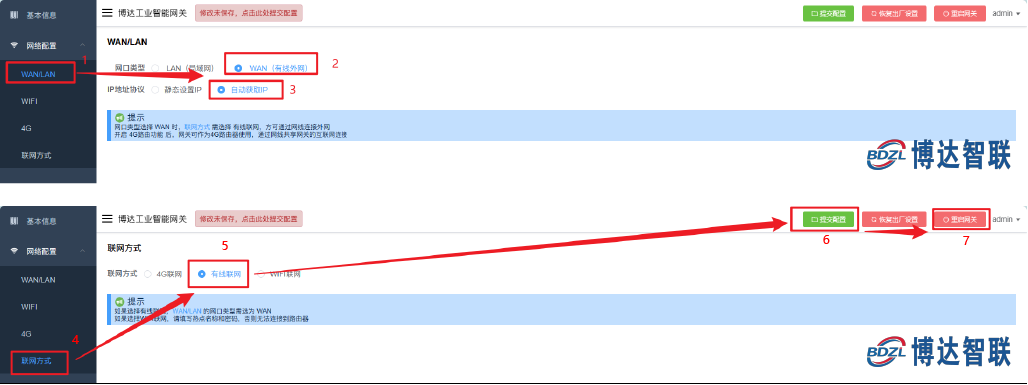

有线联网：

将网线连接至电脑

网络配置中选择WAN/LAN，网口类型选择WAN，再自动获取IP；

在联网方式中选择有线联网，提交配置后重启网关即可

第三步 远程透传配置工具步骤

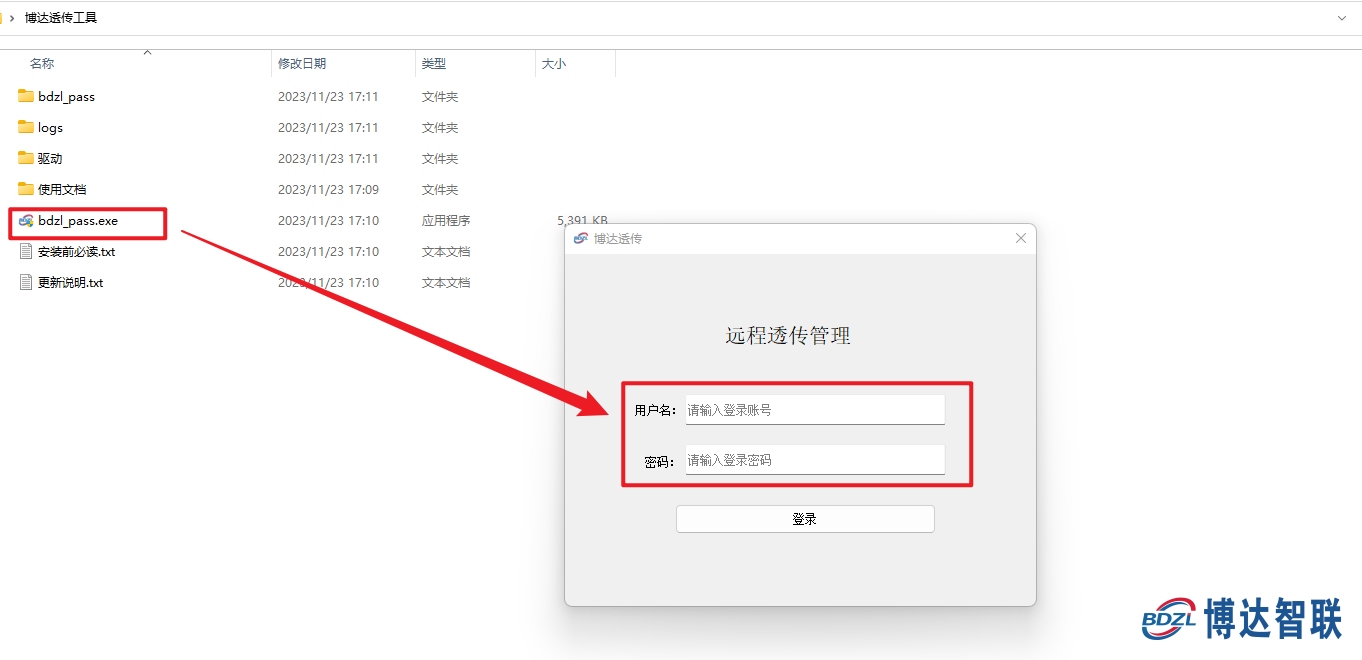

下载透传工具后进行解压

双击打开远程透传工具，输入厂家提供的账号密码进行登录

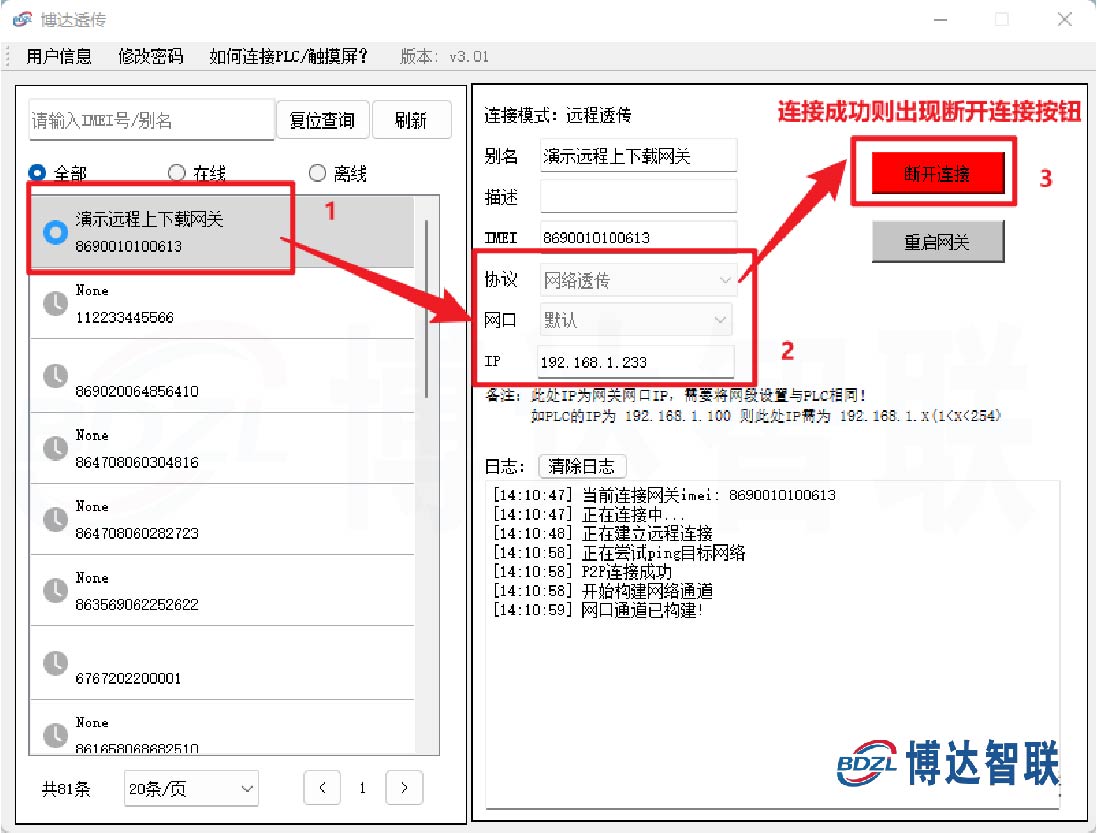

选择网络透传协议后点击连接网关按钮即可完成远程透传

第四步 PLC编程软件配置步骤

电脑下载并打开PLC编程软件；

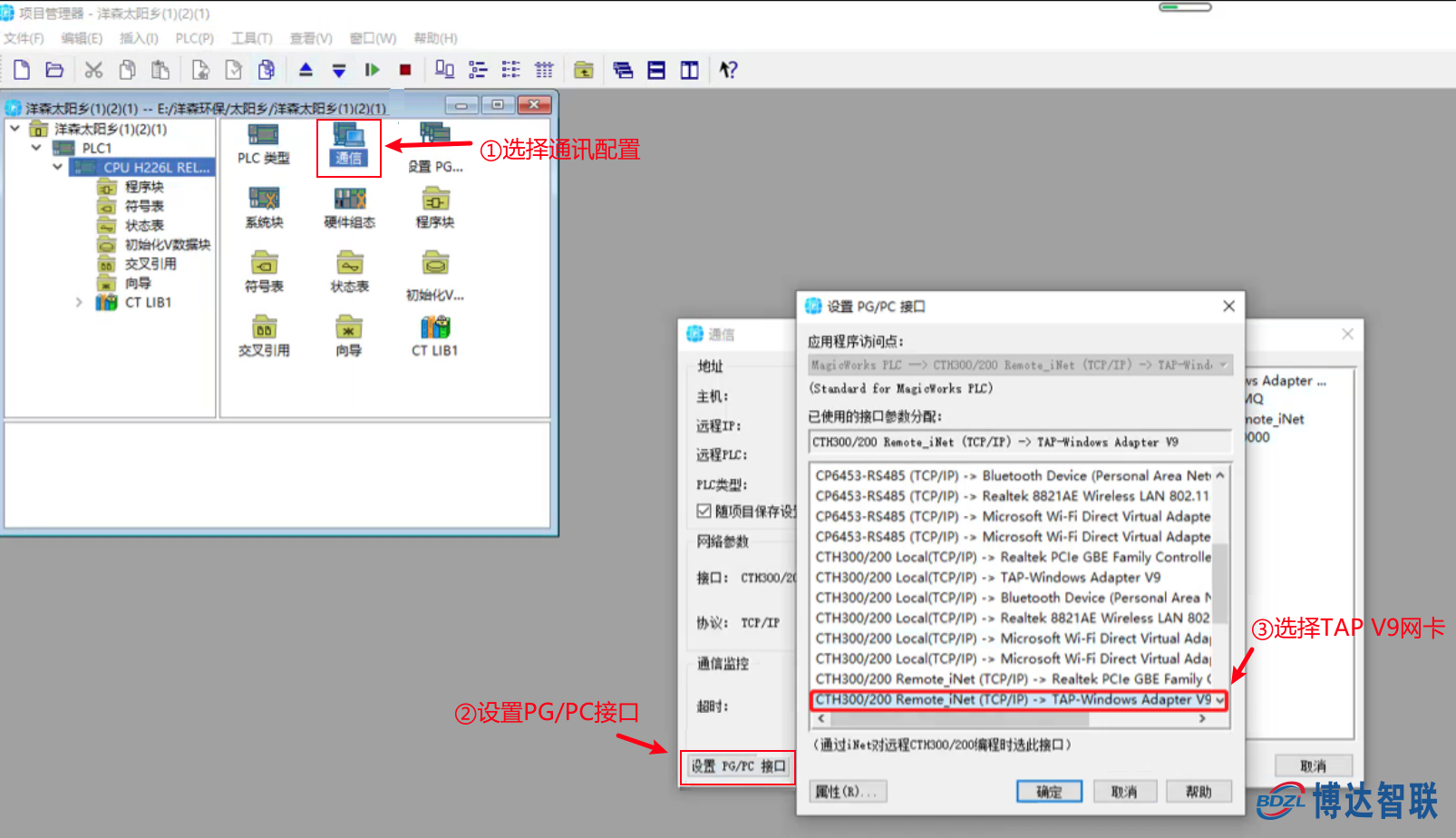

菜单栏选择通讯配置，点击设置PG/PC接口，选择TAP V9网卡后确认；

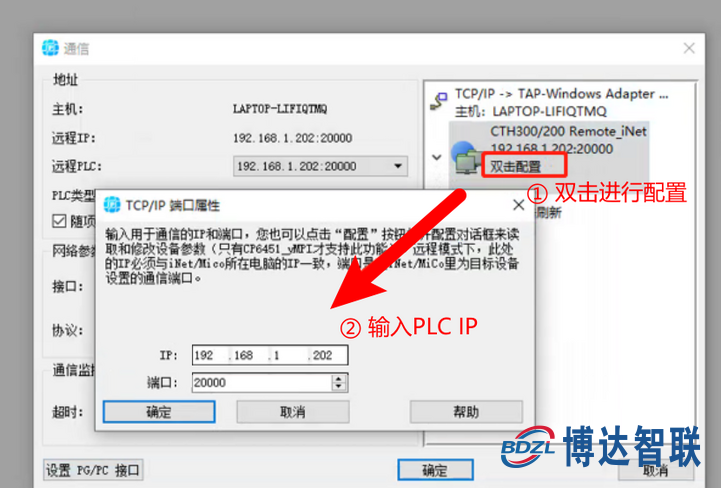

回到通信弹框中，双击列表输入PLC的IP地址及编号即可
