一台可联网操作的电脑

一台双网口的远程透传网关及博达远程透传配置工具

网线两条，用于实现网络连接及连接PLC

一台台达 PLC及其编程软件WPLSoft

一张4G卡或WIFI天线实现通讯(使用4G联网则插入4G SIM卡，WIFI联网则将WIFI天线插入USB口）

第一步 配置静态IP

将网关通电，用一条网线将网关和电脑进行连接；

将另一条网线连接至网关和PLC；

注： 出厂状态下任意一个网口都可以连接，只有需要配置有线网络时，网线需连接在 LNA/WAN 口，LAN口用于连接PLC

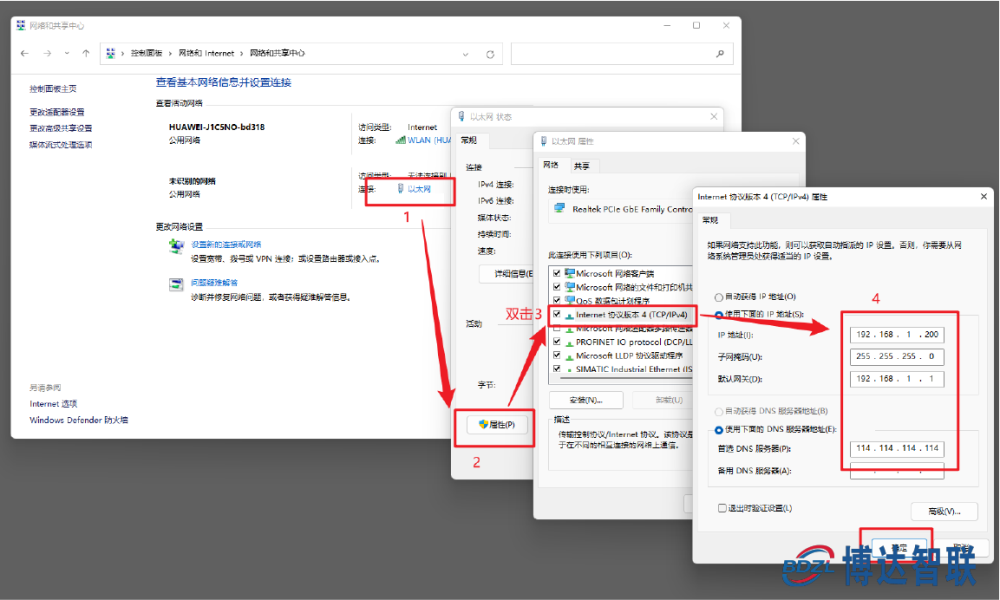

打开控制面板选择与网关相连接的以太网口，在弹框的属性中选择Internet协议版本4(TCP/IPV4)，tpwallet官网再进入属性里按照图中的IP地址输入静态IP进行配置

注：初次配置静态IP时才可按图中输入

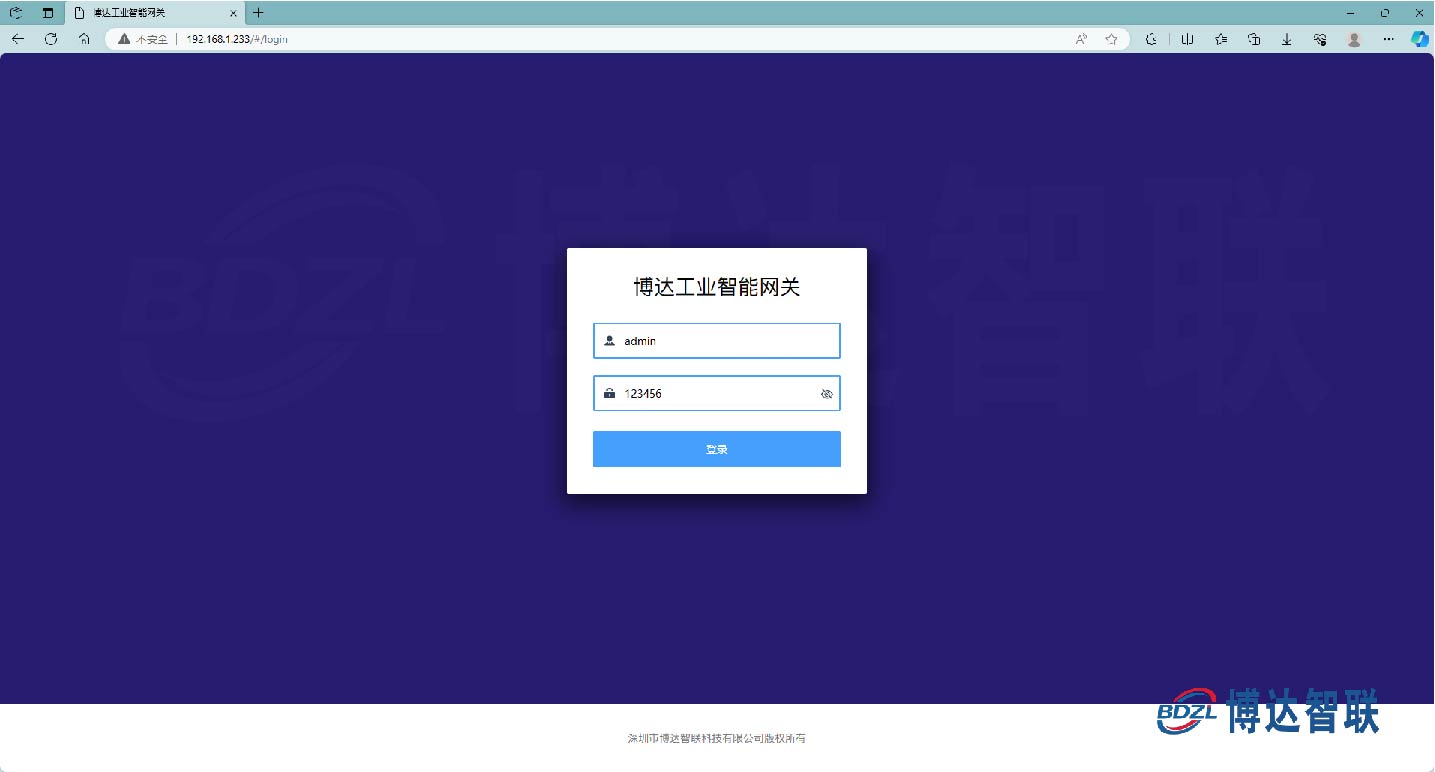

在浏览器输入 后进行登录

第二步 配置联网方式

注：根据所需的联网方式去选择对应的配置

出厂默认设置， |tp官方下载只需按照下方示意图正确插入，无需进行任何配置

WIFI联网：

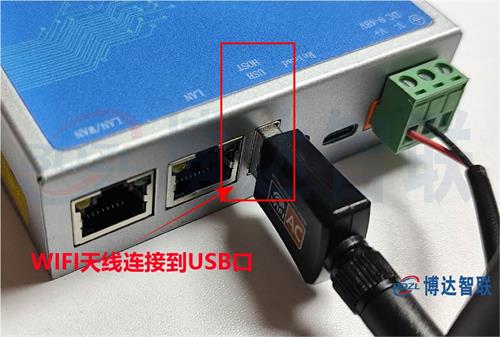

将WIFI 天线插入网关的USB口进行连接

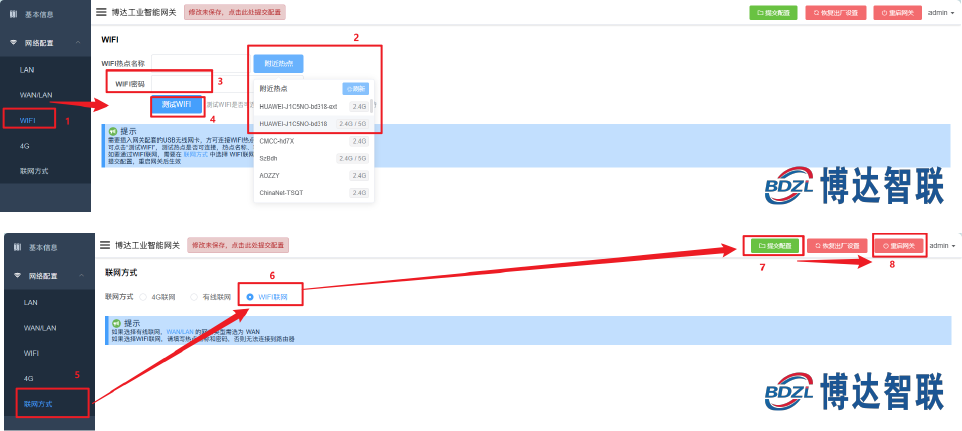

直接搜寻附近热点选择连接后输入密码；

点击测试WIFI，测试是否可以连接成功；

在联网方式中选择WIFI联网，提交配置后重启网关即可

有线联网：

将网线连接至电脑

注：有线网络的网线需要连接在 LNA/WAN 口，LAN 口用于连接 PLC

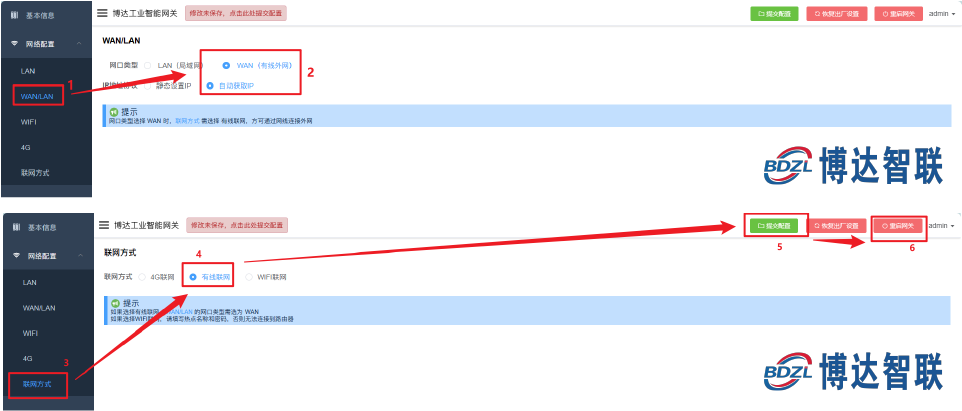

网络配置中选择WAN/LAN，网口类型选择WAN，再自动获取IP；

在联网方式中选择有线联网，提交配置后重启网关即可

第三步 远程透传配置工具步骤

下载透传工具后进行解压 点此下载工具包（若已下载请忽略）

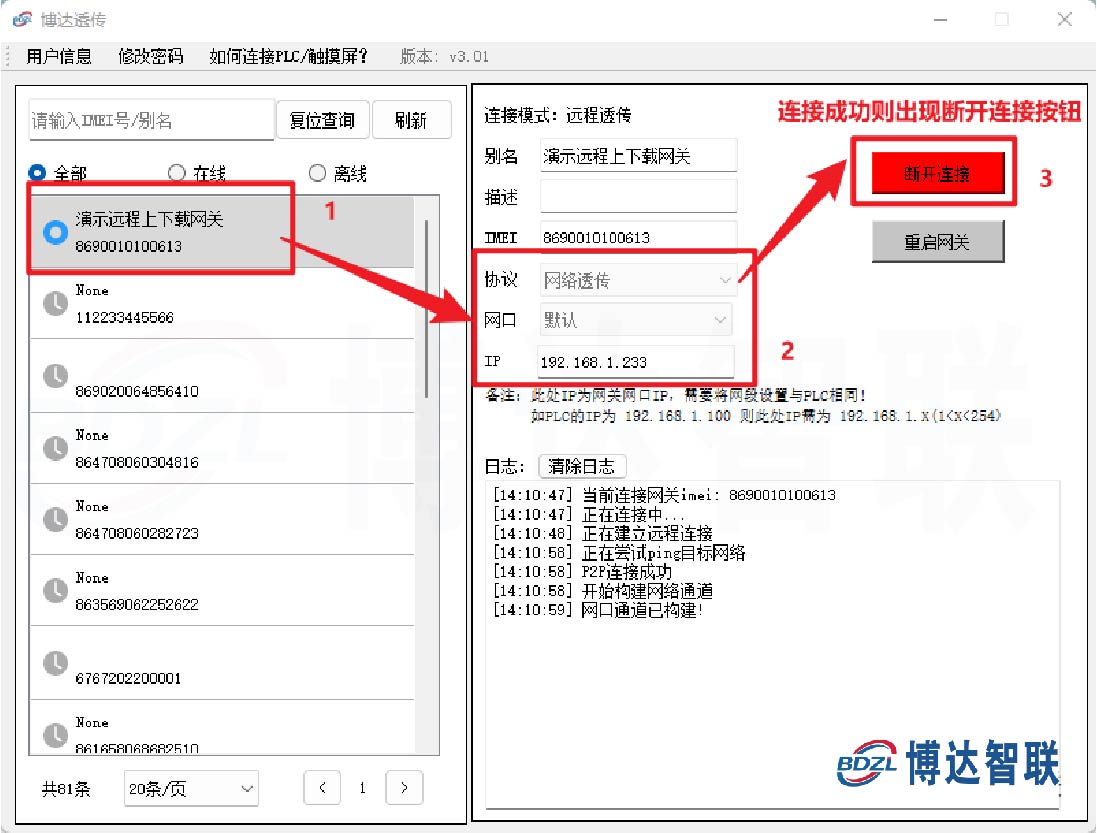

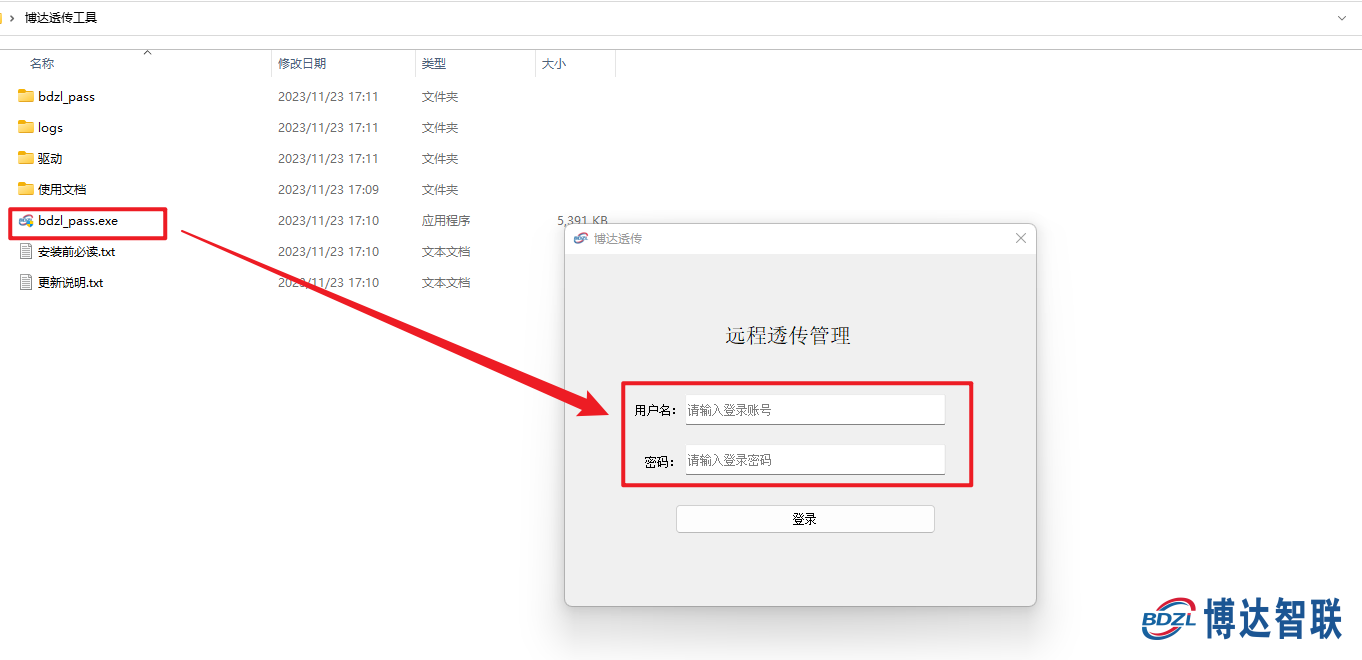

双击打开远程透传工具，输入厂家提供的账号密码进行登录

选择网络透传协议后点击连接网关按钮即可完成远程透传

第四步 PLC编程软件配置步骤

电脑下载并打开PLC编程软件

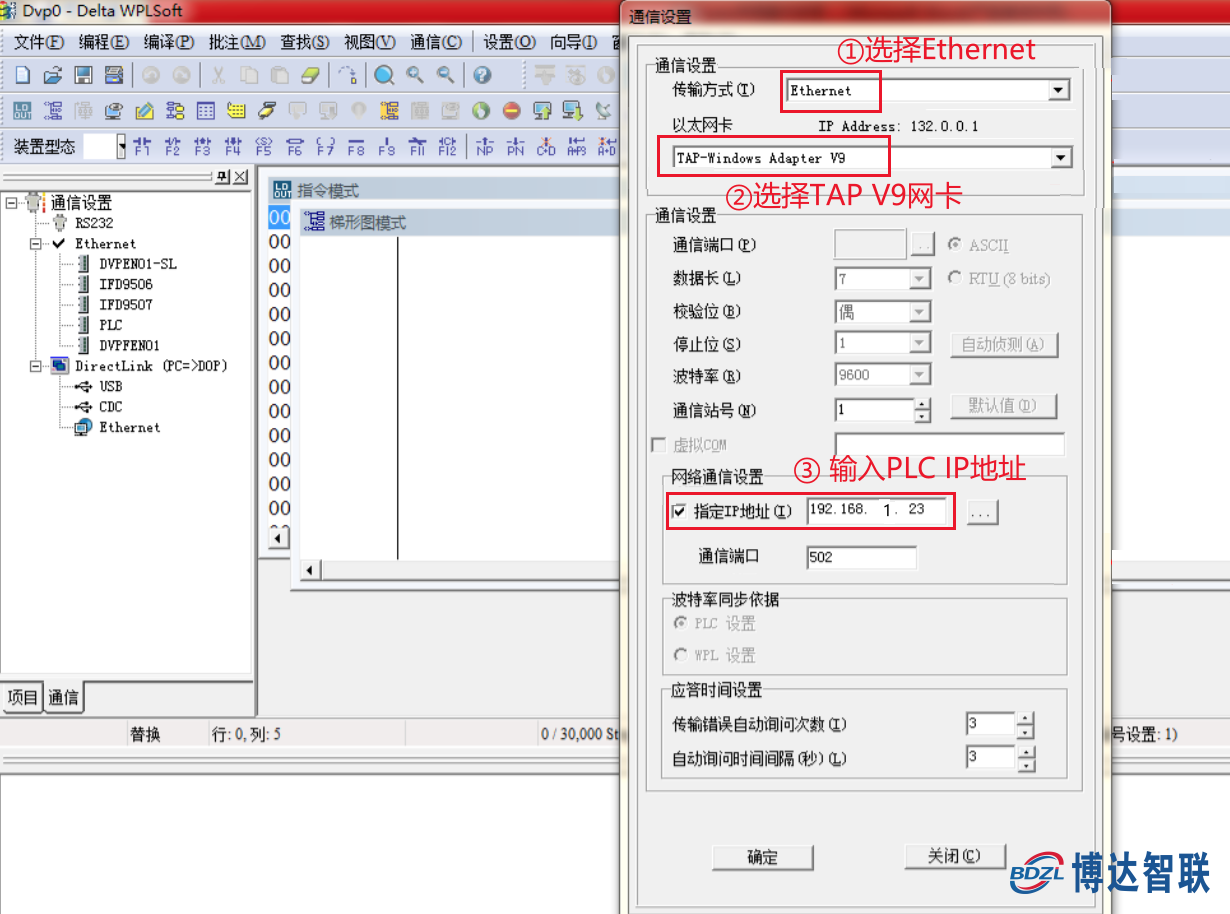

菜单栏选择通讯设置，在弹框中选择传输方式选择Ethernet，以太网卡选择TCP V9网卡，再输入PLC的IP地址即可
